產品介紹：在磁性能檢測領域，傳統的一維探頭技術存在局限性，它僅能檢測磁場沿單一方向的強度。當磁場與霍爾芯片平行時，一維探頭便無法準確捕捉磁場信息，這在對磁性能要求極高的產品檢測中是一個明顯的短板。針對這一挑戰，我們推出了表磁三維矢量磁檢測設備，它通過集成X、Y、Z三個方向的磁場探頭，能夠全面捕捉并合成磁場的三維矢量信息。這種創新的檢測方式不僅提供了更為細致和全面的磁場分析，還能夠直觀地展示磁場的方向和強度，賦予檢測過程更強的立體感和直觀性。
產品優勢
1) 更直觀的展示：麥格雷博表磁三維矢量檢測設備可提供二維矢量圖，直觀展示磁場強弱分布，以及磁場方向。
2) 實時顯示檢測數據。
3) 軟件界面圖譜豐富：可提供波形圖、2D圖、3D圖、三維矢量圖、極坐標圖、FFT（頻譜圖）等。
4) 檢測精度高：采用DMT三維高斯計+三維探頭，精度±0.5%FS。
5) 探頭可實現軸向/徑向切換。
6) 探頭防撞保護：具有臨近產品自動減速功能（防撞保護）以及行程保護功能。
7) 可實現簡單的編程：可輕易地獲取產品檢測位置一鍵生成配方。
8) 可自選判斷條件。
9）兼容范圍廣：既可檢測圓形產品，也可檢測直線產品（波形、極寬、峰值）

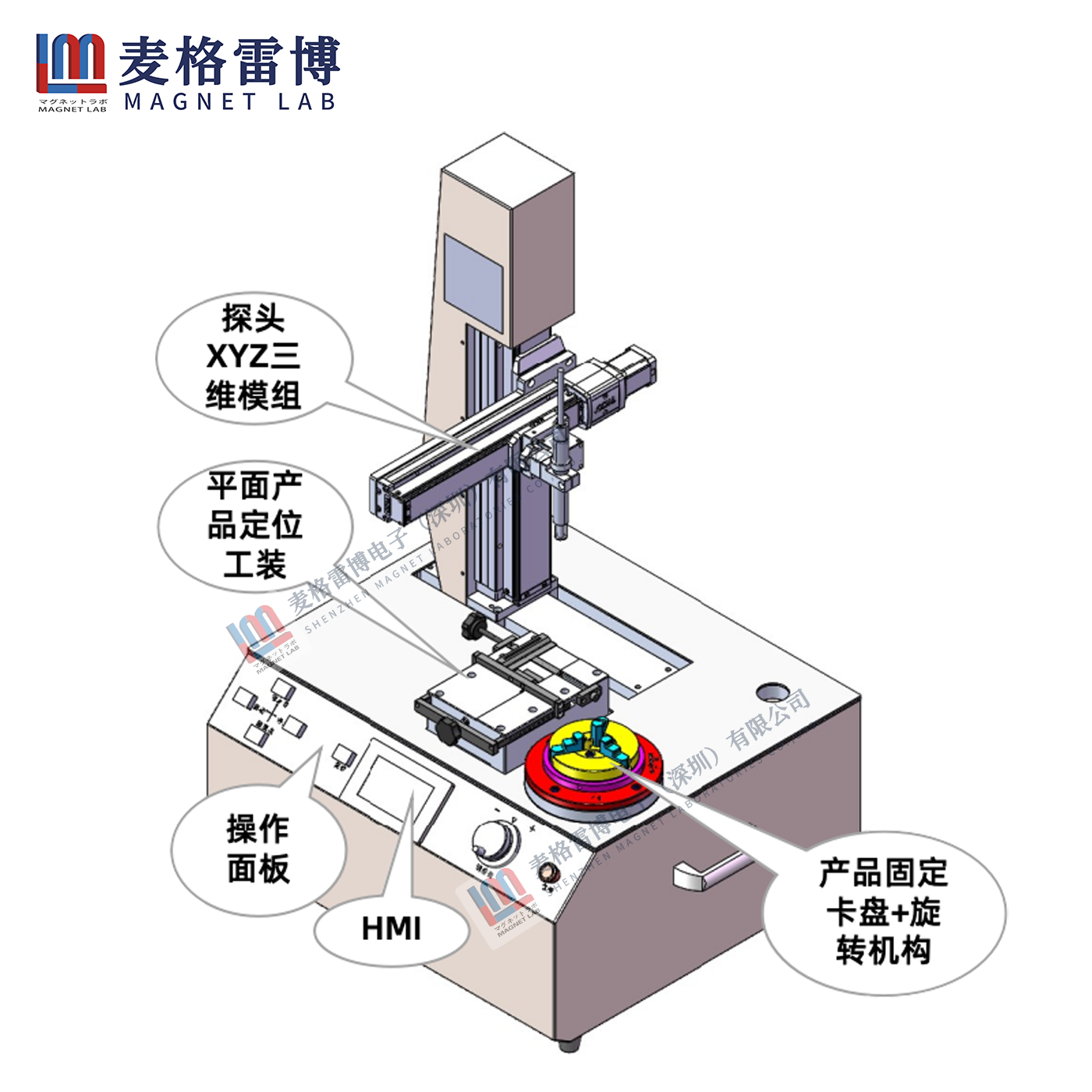

三維表磁檢測臺技術參數
1）輸入電源 AC220V±10% 50/60HZ
2）輸入電流 <20A
3）額定功率 <2KW
4）檢測節拍 圓形產品≤8s/層，平面/直線產品≤10mm/s（速度可調）
5）定位精度 XYZ軸重復定位精度≤0.02mm；旋轉軸定位精度≤±0.05mm
6）檢測重復性誤差 ±1%±0.5mT
7）兼容范圍 圓形產品外徑φ≤260mm，高度≤180mm，重量≤14KG；平面/直線產品：長100mm，寬40mm，高1.5-30mm，重量≤20KG
8）卡盤夾持范圍 夾持測軸徑φ2-90mm，軸長10-65mm
9）采集數據量 ≥36000點
10）設備噪聲 ≤75dB
11）設備尺寸 寬深高約：600*530*922mm
